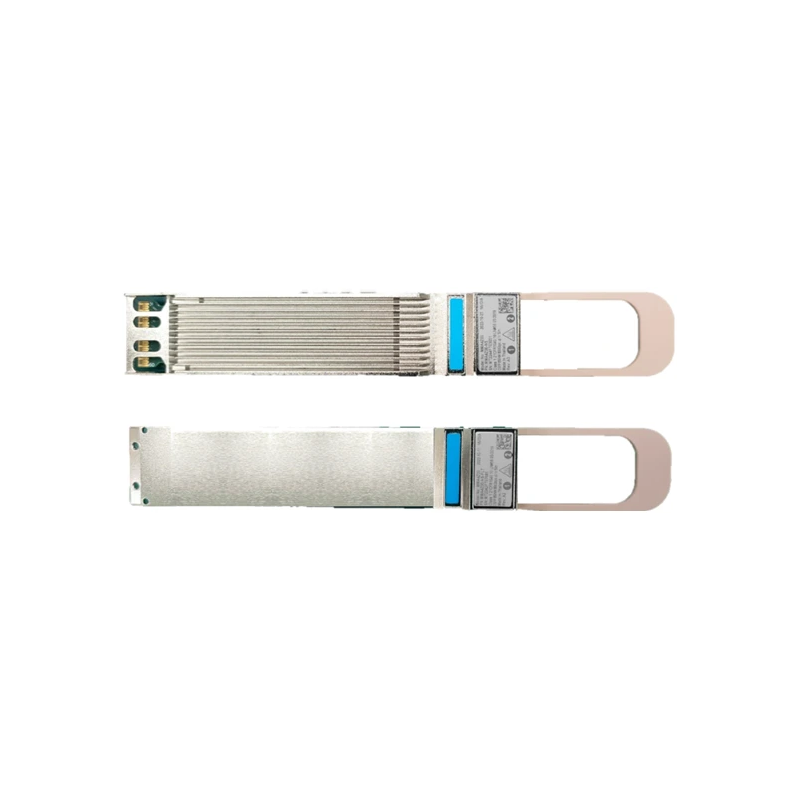

MMA4Z00-NS 光收发器

NVIDIA MMA4Z00-NS 是一款 InfiniBand 和以太网 800Gb/s 2x400Gb/s 双端口 OSFP、DR8 多模、并行、8 通道收发器，使用两个 4 通道 MPO-12/APC 光纤连接器，每个连接器速度为 400Gb/s。并行多模、短距离 8 通道 (SR8) 使用 100G-PAM4 调制，使用 8 根多模光纤时最大光纤距离可达 50 米。50 米长度假设链路中有两个光学配线板。

双端口 SR8 收发器是 NVIDIA 的一项关键创新，具有两个内部收发器引擎，可在 32-OSFP 笼式 Quantum-2 交换机中实现 64 个 400Gb/s 端口。Spectrum-4 交换机有 32 或 64 个笼子，支持 64-128 个 400G 端口。收发器固件同时支持InfiniBand和以太网，并根据交换机协议自动启用。

Quantum-2 和 Spectrum-4 交换机需要顶部翅片 OSFP 外壳以实现额外的收发器冷却。MMA4Z00-NS 的主要应用是将两个交换机与长达 50 米的收发器（标记为蓝色）连接在一起。平顶版本提供用于液冷和 DGX H100 Cedar7 系统链路。

收发器组合可保证 NVIDIA 端到端系统和客户网络解决方案的最佳运行。严格的生产测试可确保最佳的开箱即用安装体验、性能和耐用性。

主要特征

• InfiniBand 和以太网

• 800G SR8 多模收发器

• 8通道100G-PAM4电调制

• 两个端口4通道100G-PAM4光调制

• 支持两根直通 400Gb/s 或两根 200Gb/s 1:2 分路器光缆

• 用于风冷交换机的翅片顶部 OSFP

• 适用于 DGX-H100 或液冷的平顶 OSFP

• 850纳米垂直腔面发射激光器

• 最大到达范围：

• 使用OM3光纤30m

• 使用OM4光纤50m

• 两个 MPO-12/APC 光纤连接器

• 最大功率 17 瓦

• 2.0瓦低功耗睡眠模式

• 单3.3V供电

• 1 级激光安全

• 可热插拔，符合 RoHS 标准

• 符合 OSFPmsa.org 要求

• 符合 CMIS 4.0

• 外壳温度范围 0°C 至 +70°C

应用领域

• 用于 Quantum-2 风冷交换机、液冷交换机和 DGX-H100 系统以及交换机、ConnectX-7 和 BlueField-3 DPU

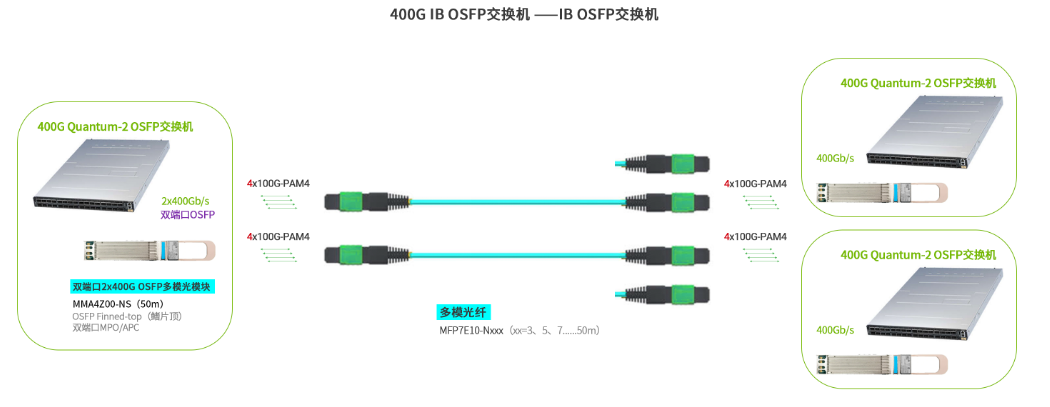

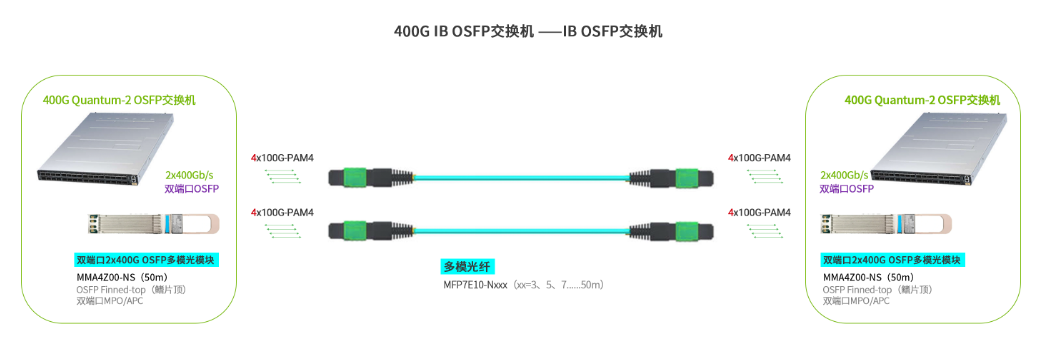

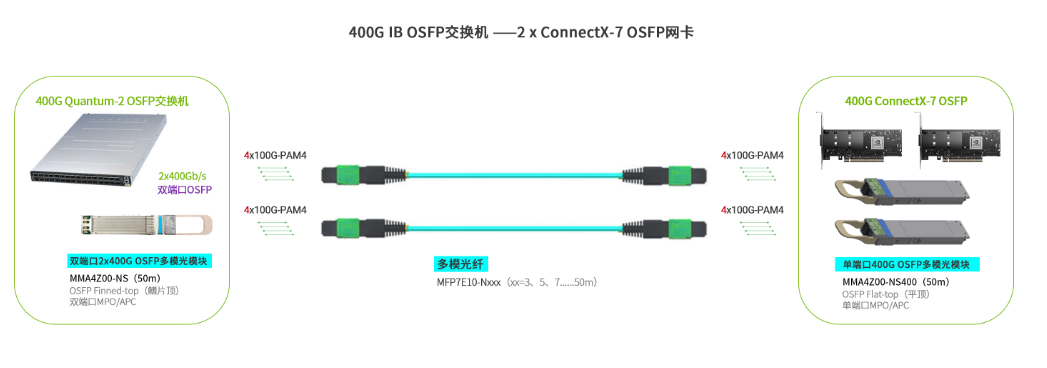

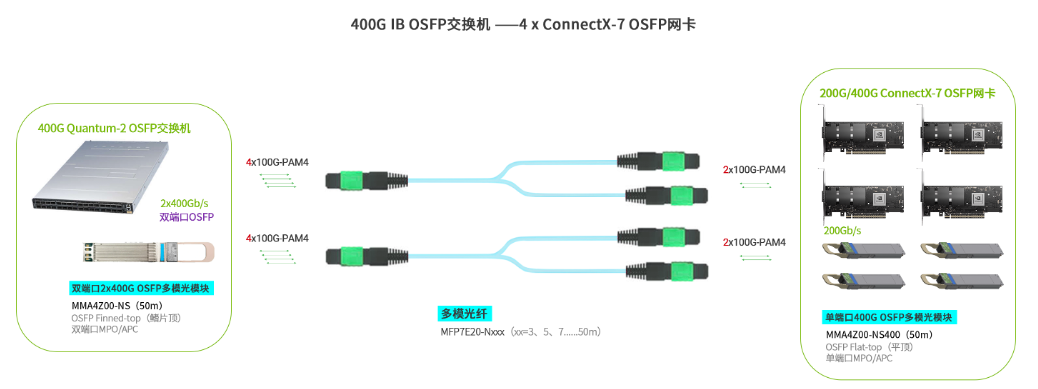

产品应用
